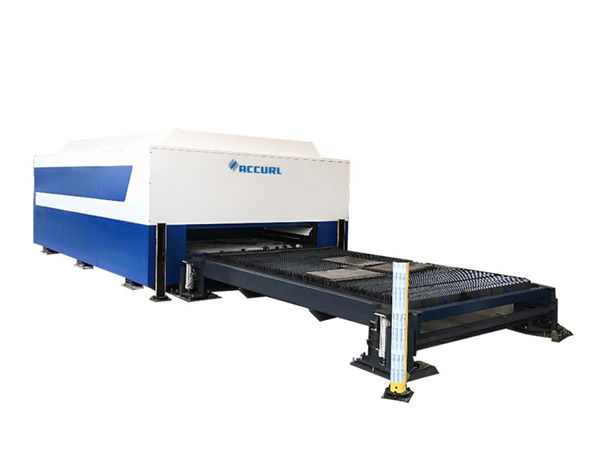

laserový řezací stroj s kovovými deskami s tloušťkou až 20 cm

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 20GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

Aplikace::	Celý kovový materiál	Tloušťka řezu:	Pozinkovaný plech do 20 mm
Typ laseru ::	Vlákno	CNC nebo ne ::	Ano
Režim chlazení ::	Chlazení vodou	Řídicí software ::	Cypcut
Grafický formát podporován ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Místo původu::	Čína
Modelové číslo::	TY-3015DD	Poskytovaný poprodejní servis ::	Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::	+0,03 mm	Provozní teplota::	0 ° C až 45 ° C
Pracovní vlhkost ::	5%-95%	Zdroj laseru:	Čínské nebo dovážené
Napětí::	AC380V ± 10% 50HZ (60HZ)	Řezná plocha:	3 000 x 1 500 mm
Jméno výrobku:	Laserový řezací stroj s kovovými deskami s tloušťkou až 20 cm

Výhoda

1. Ve srovnání s tradičním laserem je vláknový laser šetrnější k životnímu prostředí:
2. Mnohem nižší spotřeba energie: fotoelektrická konverze vláknového laseru o 15x vyšší než u klasického laseru.
3. Vyšší kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižší spotřeba: Spotřeba elektrické energie je nižší než 7 kW za hodinu.

proč nás vybrat

Tělo stroje

1. Tělo stroje Taiyi s ocelovou konstrukcí 8 mm, tepelné zpracování 600,, přesné svařování, aby se zajistilo 20leté používání bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.
3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Řídící systém

1. Dovezený servopohon Schneider France zajišťuje možnost realizace extrémně přesného polohování s vynikající vlastností zrychlení dynamické odezvy a metody řízení v uzavřené smyčce, což umožňuje hladký, spolehlivý a bezúdržbový chod polohovacího mechanismu; 2, motory v ose X, Y, Z; přesnost umístění: ≤ ± 0,03 mm
Přesná vodicí kolejnice, ozubená tyč a pastorek:
Nejlepší značka v TAIWAN, HIWIN a YYC, použili jsme vyšší úroveň od jejich společnosti. Přesný kolimátor se používá pro montáž a ladění vodicí lišty. Zajistěte minimální přesnost pod 0,05 mm

Specifikace

Zdroj laseru	IPG / Raycus / Max
Tělo stroje	portálové konstrukce
Pracovní cestování	Číslicový ovládací stůl s vysoce přesným kulovým šroubem s podávacím zařízením
Maximální rychlost jízdy	80 m / min
Přesnost umístění X / Y	0,03 mm / m
Zdroj napájení	380 V 50 Hz / 60 Hz
X / Y opakovaná přesnost umístění	± 0,03 mm
Provozní teplota	0 ° C až 45 ° C
Maximální zrychlení	1,0 G
Hrubý výkon stroje	<16 KVA
Použité materiály	Tenká ocel, nerezová ocel a jiné druhy kovových plechů
Řezná plocha	3 000 mm * 1 500 mm / 4 000 mm * 2 000 mm / 6 000 mm * 2 000 mm
Celková váha	7500 kg

Podrobné obrázky

	Název:Tělo stroje a příslušenství a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace. b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů. c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a ovladač Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
	Název:Přesné lineární vedení Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování
Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
	Název:Zdroj laseru vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

Název:Tělo stroje a příslušenství

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.

Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

Název:Řezací hlava

Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.

Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

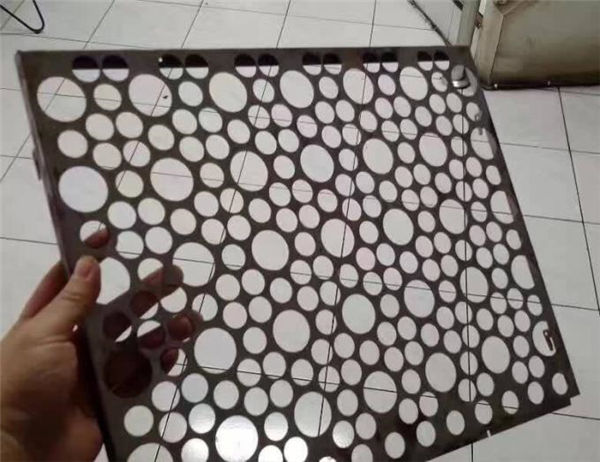

Řezání vzorků

Výcvik

Poprodejní servis, od školení po instalaci stroje (3 způsoby):
1.Výcvik videa a uživatelské příručky v angličtině, který bude nabízen k instalaci, provozu, údržbě a řešení problémů a technický průvodce nabídnout e-mailem, faxem, telefonem / whatsapp / skype // atd., když narazíte na nějaké problémy s instalací, použitím nebo úpravou.
2. Vaše společnost může zajistit, aby technolog přišel do naší továrny, aby se naučil základní znalosti o vybavení a provozních náležitostech, dostatečný tréninkový čas asi 3-5 dnů, obsah školení je následující: a) Běžné školení softwaru pro kreslení, b) Postupy strojového a mimoškolního tréninku ; c) Význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů d) Základní čištění a údržba stroje; e) Běžné odstraňování problémů s hardwarem; f) Upozornění na provoz,
3.Vnitřní výcviková služba. víza, cestovní výdaje a ubytování budou na náklady zákazníka. Během tréninkového období je lepší zajistit překladatele pro oba naše inženýry. Tréninkový čas: 3-5 dnů.

Záruka

a) .1Rok pro celý stroj (je způsobeno poškození způsobené člověkem.).

b) .Životní údržba a dodávky náhradních dílů

c) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)

FAQ

Otázka: Jaká je maximální tloušťka řezacího stroje laseru?
Odpověď: Bude záležet na energii laseru a laseru. např .: Pokud je to ocel, vypočítá se, že 1 mm = 100 W, takže 700 W laserový řezací stroj dokáže řezat 7 mm oceli.

Otázka: Jaký je materiál řezacího stroje na vláknové laserové řezání?
Odpověď: Celý kov může být řezán vláknovým laserovým řezacím strojem. U některých reflexních materiálů budeme potřebovat vyšší sílu pro řezání, jako je hliník a měď.

Otázka: Jaký je dodací lhůta stroje?
Odpověď: Dodací lhůta pro standardní řezací zařízení s vláknovým laserem je 30 dní. Prověříme dodací lhůty s přizpůsobenou verzí.
