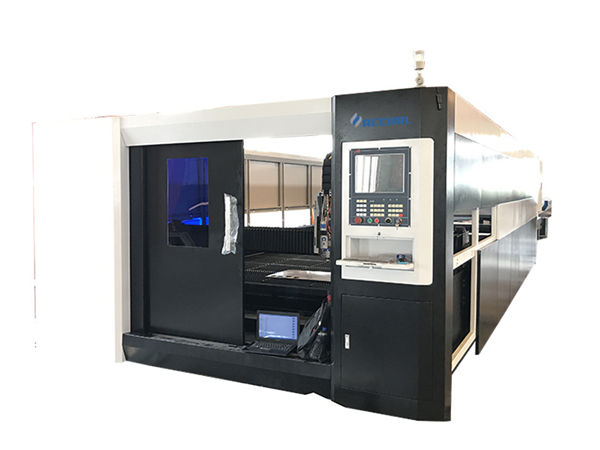

laserový řezací stroj z nerezavějící oceli

laserový řezací stroj z nerezavějící oceli

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union
Možnost dodávky: 150 sad

Podrobný popis produktu

Aplikace::Celý kovový materiálTloušťka řezu:SS do 12 mm, MS do 22 cm
Typ laseru ::VláknoFrekvence pulsu:1 - 2 000 Hz
Polohovací systém:Červené světloŘídicí software ::Cypcut
Grafický formát podporován ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMísto původu::Čína
Modelové číslo::TY-6020JBPoskytovaný poprodejní servis ::Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::+0,03 mmProvozní teplota::0 ° C až 45 ° C
Pracovní vlhkost ::5%-95%Zdroj laseru:Čínské nebo dovážené
Napětí::AC380V ± 10% 50HZ (60HZ)Řezná plocha:6000 x 2000 mm
Jméno výrobku:Řezací stroj na laserové řezání kovů TY-6020JB

Výhody vláknového laserového stroje

1. Ve srovnání s tradičním laserem je vláknitý laser šetrnější k životnímu prostředí
2. Mnohem nižší spotřeba energie: fotoelektrická konverze vláknového laseru o 15x vyšší než u klasického laseru.
3. Vyšší kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižší spotřeba: Spotřeba elektrické energie je nižší než 7 kW za hodinu.

Hlavní vlastnosti laserového řezacího stroje na vlákna

Tělo stroje:
1. Tělo stroje Taiyi s ocelovou konstrukcí 8 mm, tepelné zpracování 600,, přesné svařování, aby se zajistilo 20leté používání bez deformace.

2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.

3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.

4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.

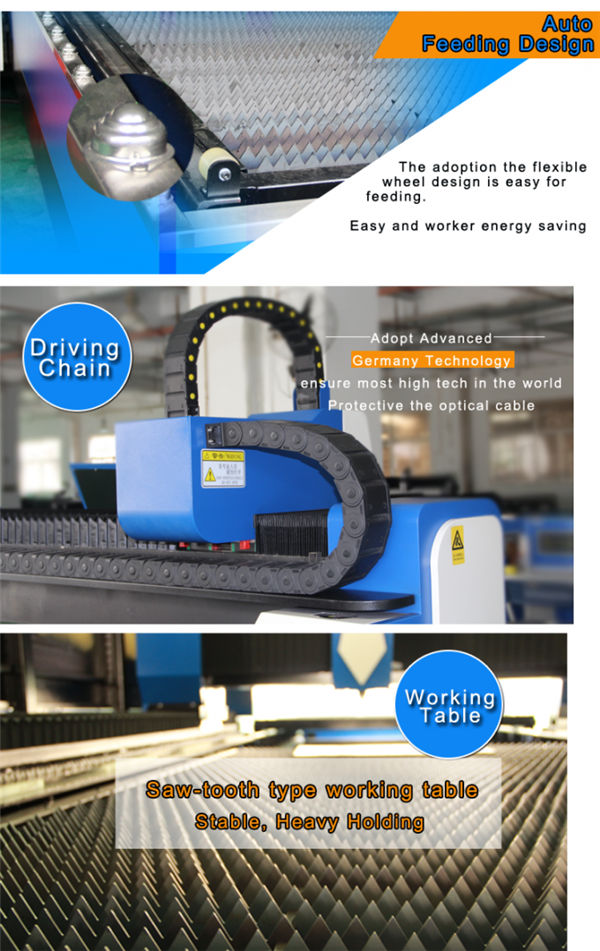

5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.

6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Specifikace

Zdrojové médium laseruVlákno
Řezný rozsah (L * W)6000 mm × 2000 mm
Zdvih Z nápravy250 mm
Max. rychlost polohování120 m / min
X, Y náprava Max. zrychlit rychlost1,0 G
Chladicí formaChlazení vodou
Vlnová délka laseru1070 nm


Výstupní výkon laserového zdroje



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Volitelný)

Min. řezná mezera≤ 0,1 mm
Přesnost polohování náprav X, Y a Z± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)0,2 - 25 mm
Model řidičeImportovaný servomotor
Požadavek napájení380 V, 50/60 Hz
Pracovní teplota0-45 ℃
Nepřetržitá pracovní doba24 hodin
Hmotnost strojeAsi 12 000 kg
Celková úroveň ochrany napájeníIP54



Referenční tabulka řezné tloušťky

Výkon laseruMaximální řezná tloušťka
Uhlíková ocel (mm)Nerezová ocel (mm)Hliník (mm)Mosaz

(mm)

700 W8311
1 000 W12422.5
1500 W14543
2000 W16654
3000 W221068
Nad parametrem pouze pro informaci



Použité materiály

Nerezová ocel, uhlíková ocel, legovaná ocel, křemíková ocel, pružinová ocel, galvanizovaná deska, mořená deska, mosazná deska, měděná deska, hliníková deska, atd.

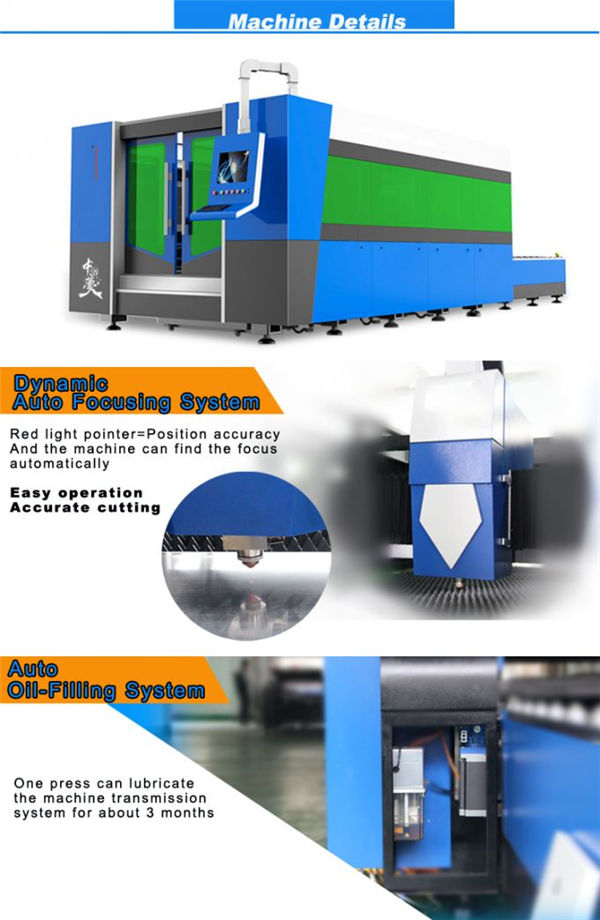

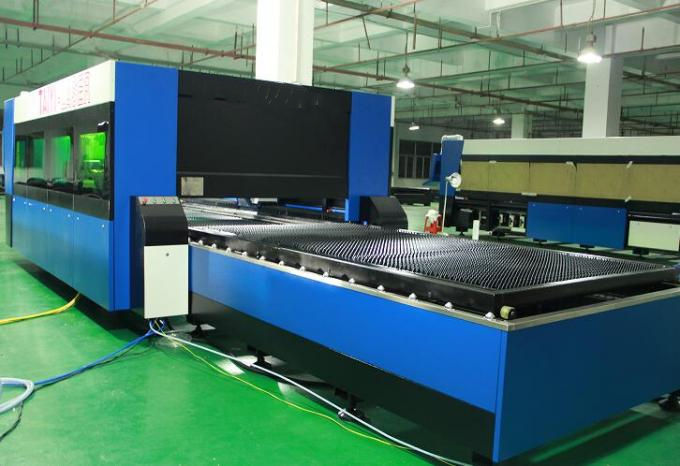

Podrobné obrázky





Název:Tělo stroje a příslušenství

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.





Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

Název:Řezací hlava



Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.





Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

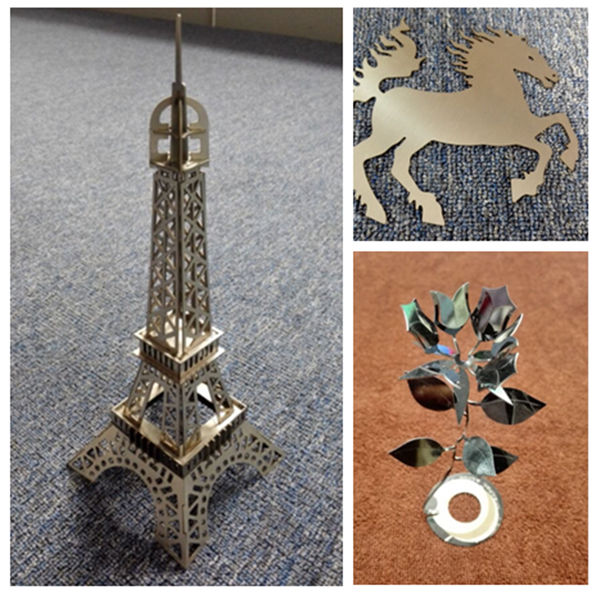

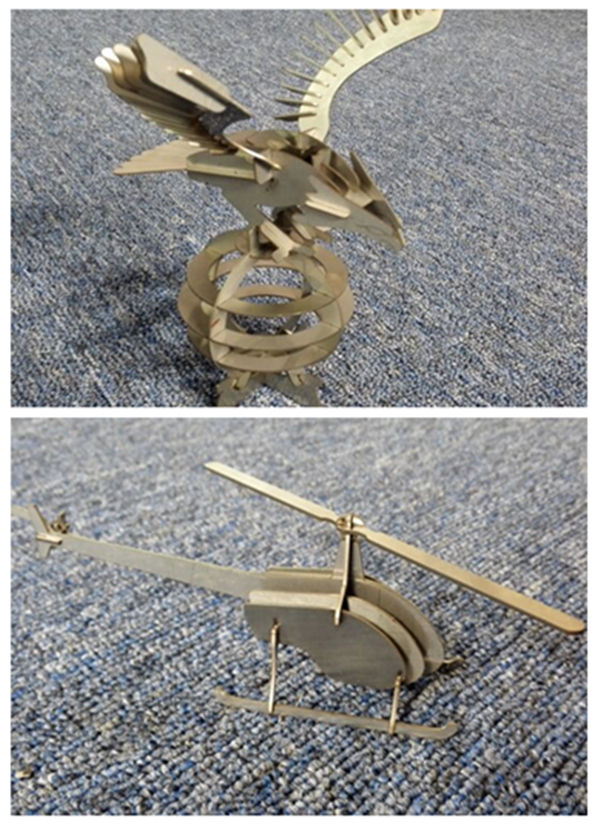

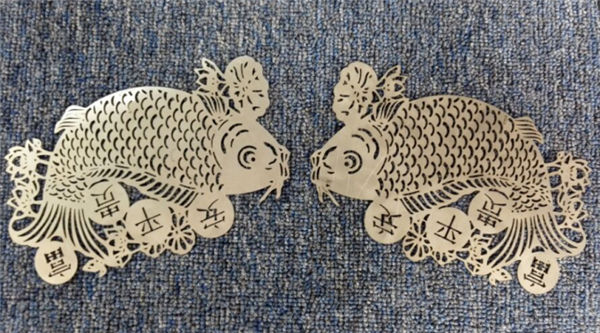

Řezání vzorků

Výcvik

Poprodejní servis, od školení po instalaci stroje (3 způsoby):
1. Výcvikové video a uživatelská příručka v angličtině, která bude nabízena k instalaci, provozu, údržbě a řešení problémů, a technická příručka, která bude nabízena e-mailem, faxem, telefonem / whatsapp / skype // atd. Při setkání některé problémy s instalací, používáním nebo úpravou.
2. Vaše společnost může zařídit, aby technolog přišel do naší továrny, aby se naučil základní znalosti o vybavení a provozních náležitostech, dostatečný tréninkový čas asi 3-5 dnů, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) Význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz.
3. Výcviková služba od dveří ke dveřím. víza, cestovní výdaje a ubytování budou na náklady zákazníka. Během tréninkového období je lepší zajistit překladatele pro oba naše inženýry. Tréninkový čas: 3-5 dnů.

Záruka

A). 1rok pro celý stroj na laserové řezací stroje s kovovými vlákny. (Poškození způsobené člověkem je sjednáno.).
b). Zdroj laseru 2 roky záruka
C). Celoživotní údržba a dodávky náhradních dílů
d). Bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)
