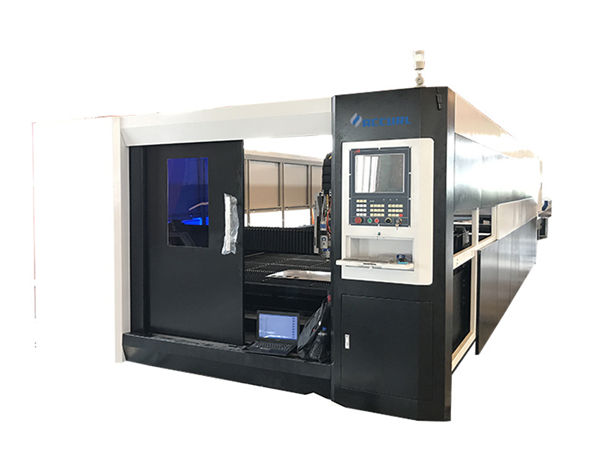

Laserový kovový řezací stroj s 3 000 vlákny cnc, dvojitá hnací struktura

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

Aplikace::	Celý kovový materiál	Tloušťka řezu:	SS do 12 mm, MS do 22 cm
Typ laseru ::	Vlákno	Frekvence pulsu:	1 - 2 000 Hz
Polohovací systém:	Červené světlo	Řídicí software ::	Cypcut
Grafický formát podporován ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Místo původu::	Čína
Modelové číslo::	TY-DD3015	Poskytovaný poprodejní servis ::	Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::	+0,03 mm	Provozní teplota::	0 ° C až 45 ° C
Pracovní vlhkost ::	5%-95%	Zdroj laseru:	Čínské nebo dovážené
Napětí::	AC380V ± 10% 50HZ (60HZ)	Řezná plocha:	3000 x 1500 mm

Výhody vláknového laserového stroje

1. Vynikající kvalita světelného paprsku
2. Vysoká řezná rychlost: 2krát laserovým řezacím strojem co2 při stejné síle.
3. Velmi vysoká stabilita a účinnost fotoelektrické přeměny
4. Velmi nízké náklady na použití a údržbu
5. Pohodlný provoz a údržba produktu
6. Velmi silné měkké optické efekty: kompaktní objem a struktura
7. Portálová dvojitá pohonná struktura, vysoce tlumící lože obráběcího stroje, dobrá tuhá
8.Tento model přijímá dovezené ovladače střídavého servopohonu a dovážené přenosové soustavy, pohybující se struktura obráběcího stroje přijímá dovážené převody ozubených kol a ozubených kol, lineární vodicí kolejnice pro vedení, zajišťující vysokou rychlost, vysokou přesnost a vysokou spolehlivost zařízení.
9. Stojan a vedení osazují plně uzavřené ochranné zařízení, které zabraňuje tření bez oleje a znečištění prachem, zvyšuje životnost převodových dílů a zajišťuje přesnost pohybu obráběcího stroje.
10. Profesionální laserový řezací stroj, řídicí systém cnc, provoz počítače, může zajistit kvalitu řezání a pohodlnější pro řezací práce.
11. Automatická konfigurace stolu otočného stolu, která zkracuje pohotovostní dobu a účinně zvyšuje efektivitu práce o více než 30%.
12. Plně uzavřený ochranný kryt, používající bezpečnost. (Přiložený model)

Hlavní vlastnosti laserového řezacího stroje na vlákna

Tělo stroje:
1. Tělo stroje Taiyi s ocelovou konstrukcí 8 mm, tepelné zpracování 600,, přesné svařování, aby se zajistilo 20leté používání bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.
3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Specifikace

Zdrojové médium laseru	Vlákno
Řezný rozsah (L * W)	3000 mm × 15000 mm
Zdvih Z nápravy	250 mm
Max. rychlost polohování	120 m / min
X, Y náprava Max. zrychlit rychlost	1,0 G
Chladicí forma	Chlazení vodou
Vlnová délka laseru	1070 nm
Výstupní výkon laserového zdroje	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Volitelný)
Min. řezná mezera	≤ 0,1 mm
Přesnost polohování náprav X, Y a Z	± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z	± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)	0,2 - 25 mm
Model řidiče	Importovaný servomotor
Požadavek napájení	380 V, 50/60 Hz
Pracovní teplota	0-45 ℃
Nepřetržitá pracovní doba	24 hodin
Hmotnost stroje	Asi 12 000 kg
Celková úroveň ochrany napájení	IP54

Referenční tabulka řezné tloušťky

Výkon laseru	Maximální řezná tloušťka
Výkon laseru	Uhlíková ocel (mm)	Nerezová ocel (mm)	Hliník (mm)	Mosaz (mm)
700 W	8	3	1	1
1 000 W	12	4	2	2.5
1500 W	14	5	4	3
2000 W	16	6	5	4
3000 W	22	10	6	8
Nad parametrem pouze pro informaci

Použité materiály

kuchyňské zboží, skříně a skříně, kovové trubky, lampy a lucerny, kovové výrobky, železářské zboží, přesné stroje, autodíly, výtah, jmenovky, reklama, elektronika, hračky a další průmyslová odvětví.

Podrobné obrázky

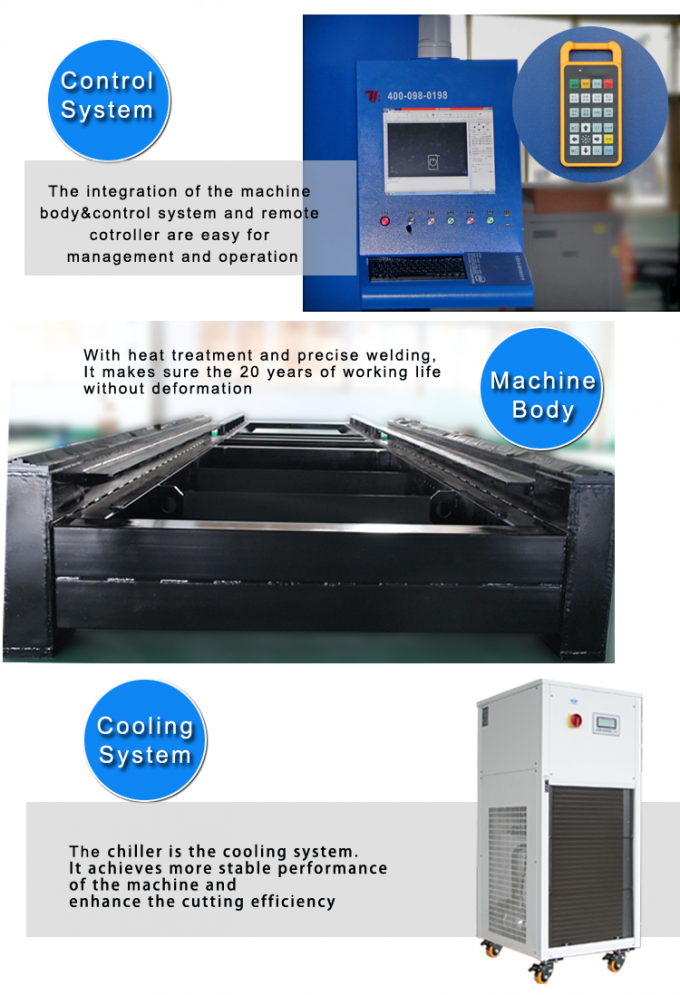

	Název: Tělo stroje a příslušenství.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby bylo zajištěno 20leté používání bez deformace. b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů. c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a driverDimportovaný servomotor (osa Y poháněný dvěma servomotory) spolu s propracovaným planetárním reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
	Název:Přesné lineární vedeníVylepšený řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážený vysoce přesný systém pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování.

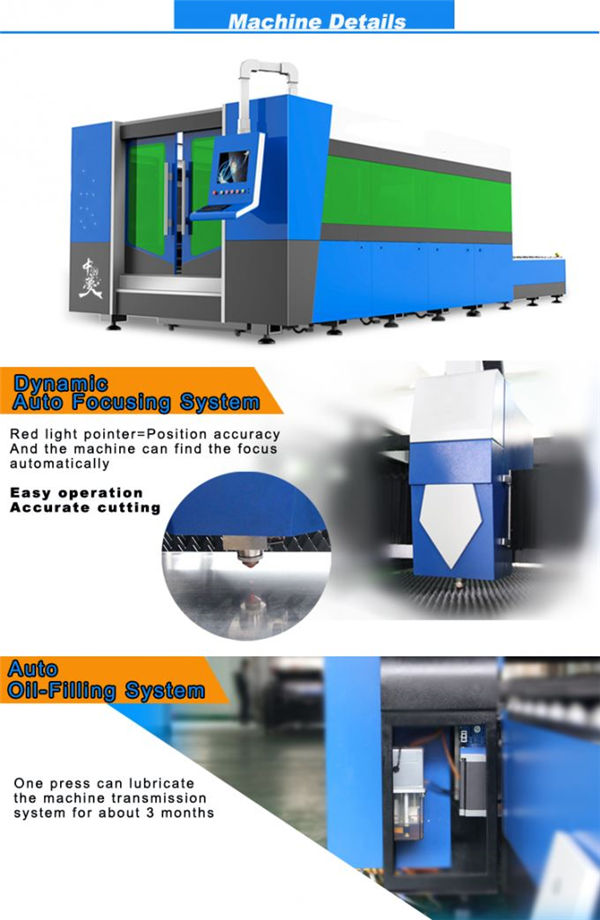

Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
	Název:Rychlost laserového zdroje, vysoká přesnost řezné linie a hladká řezná hrana

Výcvik

Poprodejní servis, od školení po instalaci stroje (3 způsoby):
1.Výcvik videa a uživatelského manuálu v angličtině, který bude nabízen k instalaci, provozu, údržbě a řešení problémů a technický průvodce, který bude nabízen e-mailem, faxem, telefonem / whatsapp / skype // atd., Když se setkáte některé problémy s instalací, používáním nebo úpravou.
2.Vaše společnost může zařídit, aby technolog přišel do naší továrny, aby se naučil základní znalosti o vybavení a provozních náležitostech, dostatečný čas na školení asi 3-5 dnů, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) Význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz.
3.Vnitřní výcviková služba. víza, cestovní výdaje a ubytování budou na náklady zákazníka. Během tréninkového období je lepší zajistit překladatele pro oba naše inženýry. Tréninkový čas: 3-5 dnů.

Záruka

a) .1Rok pro celý stroj (je způsobeno poškození způsobené člověkem.).
b) .Laser zdroj 2 roky záruka
c) .Životní údržba a dodávky náhradních dílů
d) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)
