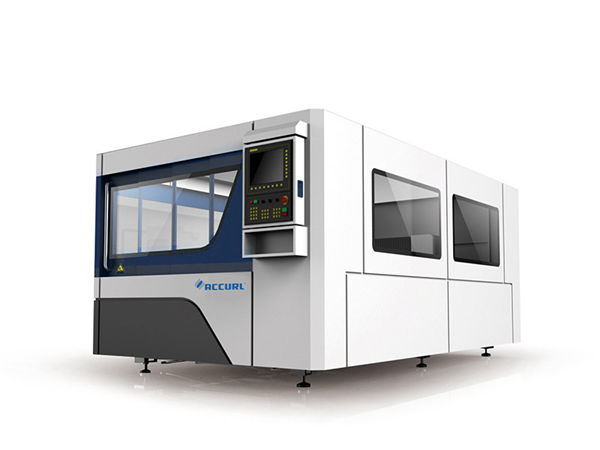

řezací stroje s vláknovým laserem na řezání kovů

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

Aplikace::	Celý kovový materiál	Tloušťka řezu:	SS do 12 mm, MS do 22 cm
Typ laseru ::	Importovaný originální vláknový laser	Název:	Vláknový laserový řezací stroj
Šířka min.linky:	0,1 mm	Grafický formát podporován ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maximální zrychlení:	1G	Opakovaná přesnost ::	+/- 0,03 mm
Provozní teplota::	0 ° C až 45 ° C	Režim chlazení:	Chlazení vodou
Váha (kg):	8600	Napětí::	AC380V ± 10% 50HZ (60HZ)
Řezná plocha:	3000 x 1500 mm	Produkt:	Stroje na řezání kovů vláknovým laserem Řezání tloušťky SS do 12 mm, 3000 x 1500 mm

Výhody stroje na řezání kovů laserem

1. Vynikající kvalita dráhy: Menší laserová tečka a vysoká efektivita práce, vysoká kvalita.
2. vysoká řezná rychlost: řezná rychlost je 2-3krát vyšší než stejná výkonová laserová řezačka CO2.
3. Stabilní provoz: osvojte si špičkové světové vláknové lasery, stabilní pe
klíčové části mohou dosáhnout 100 000 hodin;
4. Vysoká účinnost pro fotoelektrickou konverzi: Ve srovnání s CO2 laserovým řezacím strojem má vlákno laserový řezací stroj trojnásobnou účinnost fotoelektrické konverze.
5. Nízké náklady: Úspora energie a ochrana životního prostředí. Míra fotoelektrické konverze je až 25-30%. Nízká spotřeba elektrické energie, jedná se pouze o asi 20% až 30% tradičního laserového řezacího stroje s CO2.
6. Nízká údržba: přenos z optického vedení nemusí odrážet čočky, šetří náklady na údržbu;
7 Snadné ovládání: přenos optickým vedením, žádné nastavení optické dráhy.

Hlavní vlastnosti laserového řezacího stroje na vlákna

1) Přijetí světově proslulého zdroje laserového laseru Dlaser Fiber a řezací hlavy USA Laser Mech &
Systém Dynamic Focus System umožňuje řezání a děrování různých druhů kovových materiálů s vysokou přesností
a vysoká rychlost.
2) Protože laser je přenášen vláknem, není třeba udržovat ani upravovat optickou dráhu laseru.
Výrazně snižuje chybovost strojů a prodlužuje životnost.
3) Velkoformátová řezná oblast splňuje požadavky různých druhů zpracování kovů.

Specifikace

Zdrojové médium laseru	Vlákno
Řezný rozsah (L * W)	3000 mm × 15000 mm
Zdvih Z nápravy	250 mm
Max. rychlost polohování	120 m / min
X, Y náprava Max. zrychlit rychlost	1,0 G
Chladicí forma	Chlazení vodou
Vlnová délka laseru	1070 nm
Výstupní výkon laserového zdroje	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Volitelný)
Min. řezná mezera	≤ 0,1 mm
Přesnost polohování náprav X, Y a Z	± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z	± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)	0,2 - 25 mm
Model řidiče	Importovaný servomotor
Požadavek napájení	380 V, 50/60 Hz
Pracovní teplota	0-45 ℃
Nepřetržitá pracovní doba	24 hodin
Hmotnost stroje	Asi 8600 kg
Celková úroveň ochrany napájení	IP54

Referenční tabulka řezné tloušťky

Výkon laseru	Maximální řezná tloušťka
Výkon laseru	Uhlíková ocel (mm)	Nerezová ocel (mm)	Hliník (mm)	Mosaz (mm)
700 W	8	3	1	1
1 000 W	12	4	2	2.5
1500 W	14	5	4	3
2000 W	16	6	5	4
3000 W	22	10	6	8
Nad parametrem pouze pro informaci

Aplikační materiály

Zařízení pro řezání vláken laserem je vhodné pro řezání kovů, jako je nerezový plech, plech z měkké oceli, plech z uhlíkové oceli, plech z legované oceli, plech z pružinové oceli, železná deska, pozinkované železo, pozinkovaný plech, hliníkový plech, měděný plech, mosazný plech, bronzový plech , Zlatá deska, Stříbrná deska, Titanová deska, Plech, Plech, Trubky a Trubky atd.

Aplikační průmysly

Vláknové laserové řezací stroje se široce používají ve výrobě billboardů, reklamy, značek, nápisů, kovových dopisů, LED dopisů, kuchyňského zboží, reklamních dopisů, zpracování plechů, kovových komponentů a dílů, železářství, podvozků, regálů a skříní, kovových řemesel, kovovýroba, řezání panelů výtahů, hardware, autodíly, rám na brýle, elektronické díly, jmenovky atd.

Podrobné obrázky

	Název:Tělo stroje a příslušenstvía.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace. b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů. c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a driverDimportovaný servomotor (osa Y poháněný dvěma servomotory) spolu s propracovaným planetárním reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
	Název:Přesné lineární vedeníVylepšený řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážený vysoce přesný systém pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování.
Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
	Název:Rychlost laserového zdroje, vysoká přesnost řezné linie a hladká řezná hrana

Řezání vzorků

Výcvik

Poprodejní servis, od školení po instalaci stroje (3 způsoby):

1.Výcvik videa a uživatelského manuálu v angličtině, který bude nabízen k instalaci, provozu, údržbě a řešení problémů a technický průvodce, který bude nabízen e-mailem, faxem, telefonem / whatsapp / skype // atd., Když se setkáte některé problémy s instalací, používáním nebo úpravou.
2.Vaše společnost může zařídit, aby technolog přišel do naší továrny, aby se naučil základní znalosti o vybavení a provozních náležitostech, dostatečný čas na školení asi 3-5 dnů, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) Význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz.
3.Vnitřní výcviková služba. víza, cestovní výdaje a ubytování budou na náklady zákazníka. Během tréninkového období je lepší zajistit překladatele pro oba naše inženýry. Tréninkový čas: 3-5 dnů.

Záruka

a) .1Rok pro celý stroj (je způsobeno poškození způsobené člověkem.).
b) .Laser zdroj 2 roky záruka
c) .Životní údržba a dodávky náhradních dílů
d) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)

Balení a přeprava

1.Naše dřevěné pouzdro je po ošetření fumigací. Neprováděná kontrola dřeva, což šetří čas na dopravu.
2.Všechny náhradní díly stroje byly pokryty některými měkkými materiály, hlavně s použitím perlové vlny.
Abychom se vyhnuli veškerým škodám, které by se mohly při dodávce vyskytnout. Poté, co plastový obal zakryjeme pevně, zajistěte, aby byly zakryté měkké materiály neporušené, a také se vyvarujte vodotěsnosti a odolnosti vůči korozi.
3.Vnějšek je dřevěné pouzdro s pevným bedněním.
4.Dno dřevěného pouzdra má pevný železný zvedák, vhodný pro manipulaci a přepravu.
