vlákno laserový řezací stroj na trubky a plechy

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 20GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union, L / C
Dodávka: 50 sad za měsíc

Podrobný popis produktu

Aplikace::	Celý kovový materiál	Tloušťka řezu:	SS do 10 mm, MS do 22 cm
Typ laseru ::	Vlákno	CNC nebo ne ::	Ano
Režim chlazení ::	Chlazení vodou	Řídicí software ::	Cypcut
Grafický formát podporován ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Místo původu::	Čína
Modelové číslo::	TY-3015DG	Poskytovaný poprodejní servis ::	Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::	+0,03 mm	Provozní teplota::	0 ° C až 45 ° C
Pracovní vlhkost ::	5%-95%	Zdroj laseru:	Čínské nebo dovážené
Napětí::	AC380V ± 10% 50HZ (60HZ)	Řezná plocha:	3000 x 1500 mm standardní, větší lze přizpůsobit

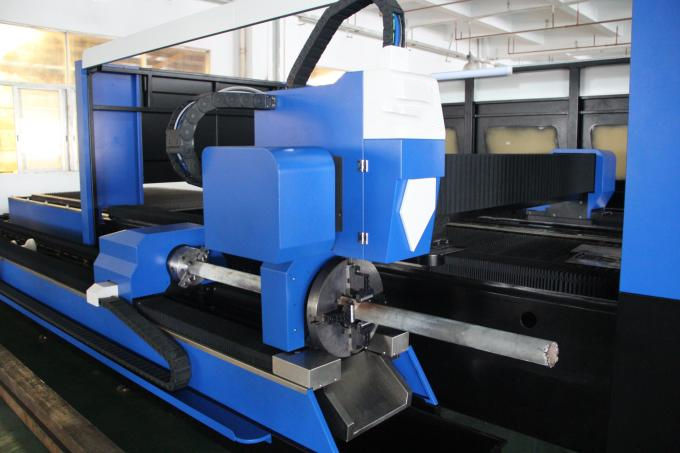

Vláknový laserový řezací stroj na trubky a plechy

Tělo stroje

1. Naše tělo stroje s 8 mm ocelovou konstrukcí, 600 ℃ tepelné zpracování, přesné svařování, aby bylo zajištěno 20leté použití bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.

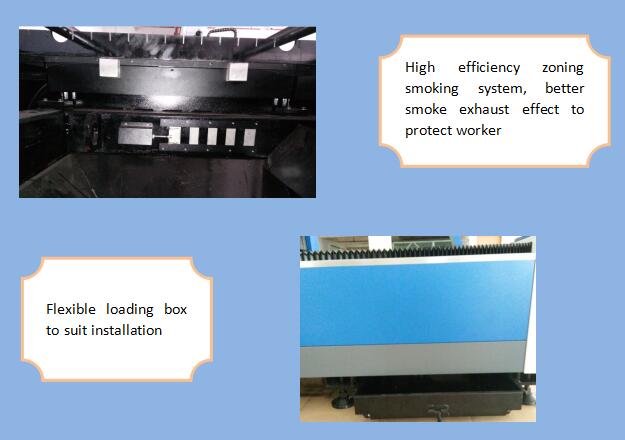

3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Specifikace

Zdroj laseru	IPG / Raycus / Nlight
Tělo stroje	portálové konstrukce
Pracovní cestování	Číslicový ovládací stůl s vysoce přesným kulovým šroubem s podávacím zařízením
Maximální rychlost jízdy	80 m / min-90G / min
Přesnost umístění X / Y	0,03 mm / m
Zdroj napájení	380 V 50 Hz / 60 Hz
X / Y opakovaná přesnost umístění	± 0,03 mm
Provozní teplota	0 ° C až 45 ° C
Maximální zrychlení	1,0 G
Hrubý výkon stroje	<16 KVA
Použité materiály	Tenká ocel, nerezová ocel a jiné druhy kovových plechů
Řezná plocha	3 000 mm * 1 500 mm / 4 000 mm * 2 000 mm / 6 000 mm * 2 000 mm
Celková váha	4600 kg

Podrobné obrázky

	Název:Tělo stroje a příslušenství a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace. b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů. c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a ovladač Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
	Název:Přesné lineární vedení Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování
Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
	Název:Zdroj laseru vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

Název:Tělo stroje a příslušenství

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.

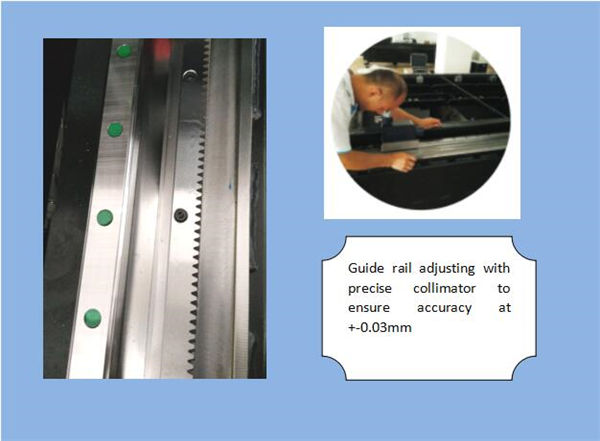

Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

Název:Řezací hlava

Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.

Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

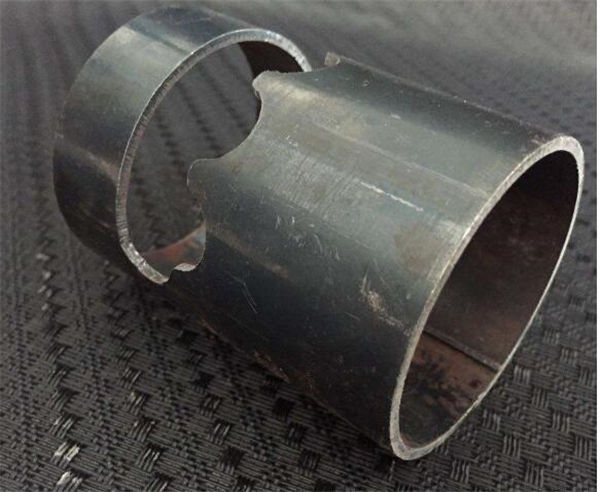

Řezání vzorků

Vzorky:

Výcvik

Po podpisu smlouvy může vaše společnost zajistit, aby technolog přišel do naší továrny, aby se seznámil se základními znalostmi o vybavení a provozních náležitostech, dostatečnou dobu školení asi 1-3 dny, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů;
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz,

Záruka

A). 1rok za celý stroj na řezání laserem s kovovými trubkami (vyjednáváno poškození způsobené člověkem).
b). Zdroj laseru 2 roky záruka
C). Celoživotní údržba a dodávky náhradních dílů
d). Bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)
