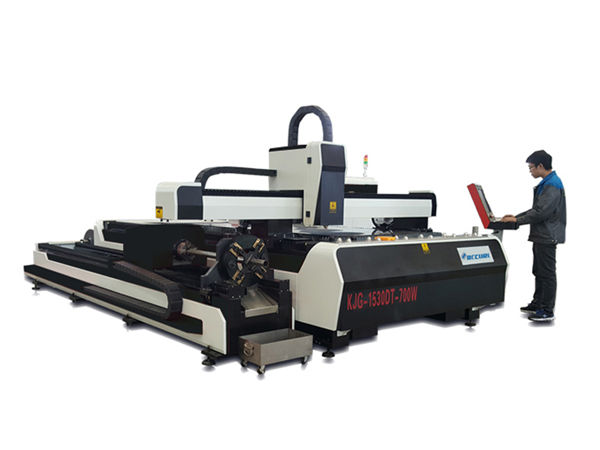

mini vysoce výkonný laserový řezací stroj, vlákno laserové řezací zařízení s výměnným stolem

mini vysoce výkonný laserový řezací stroj, vlákno laserové řezací zařízení s výměnným stolem

Detaily produktu


Místo původu: Čína
Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu


Aplikace::Celý kovový materiálTloušťka řezu:SS do 10 mm, MS do 22 cm
Typ laseru ::VláknoCNC nebo ne ::Ano
Režim chlazení ::Chlazení vodouŘídicí software ::Cypcut
Grafický formát podporován ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMísto původu::Čína
Modelové číslo::TY-3015JDPoskytovaný poprodejní servis ::Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::+0,03 mmProvozní teplota::0 ° C až 45 ° C
Pracovní vlhkost ::5%-95%Zdroj laseru:Čínské nebo dovážené
Napětí::AC380V ± 10% 50HZ (60HZ)Řezná plocha:3000 x 1500 mm standardní, větší lze přizpůsobit

Tělo stroje


1. Naše tělo stroje s 8 mm ocelovou konstrukcí, 600 ℃ tepelné zpracování, přesné svařování, aby bylo zajištěno 20leté použití bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.
3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Použité materiály


Nerezová ocel, uhlíková ocel, legovaná ocel, křemíková ocel, pružinová ocel, galvanizovaná deska, mořená deska, mosazná deska, měděná deska, hliníková deska, atd.

Popis produktu


Vláknový laserový řezací stroj je používán pro řezání všech kovů, zvláště vhodný pro nerezovou ocel, uhlíkovou ocel, galvanizovanou desku atd.
Široce používán v plechových výrobcích, ocelových konstrukcích, přesných strojích, automobilových součástkách, brýlích, špercích,
štítek, reklama, řemesla, elektronika, hračky, obaly a další průmyslová odvětví

Specifikace


Zdroj laseruIPG / Raycus / Nlight
Tělo strojeportálové konstrukce
Pracovní cestováníČíslicový ovládací stůl s vysoce přesným kulovým šroubem s podávacím zařízením
Maximální rychlost jízdy80 m / min
Přesnost umístění X / Y0,03 mm / m
Zdroj napájení380 V 50 Hz / 60 Hz
X / Y opakovaná přesnost umístění± 0,03 mm
Provozní teplota0 ° C až 45 ° C
Maximální zrychlení1,0 G
Hrubý výkon stroje<16 KVA
Použité materiályTenká ocel, nerezová ocel a jiné druhy kovových plechů
Řezná plocha3 000 mm * 1 500 mm / 4 000 mm * 2 000 mm / 6 000 mm * 2 000 mm
Celková váha4500 kg

Podrobné obrázky


Název: Tělo a příslušenství stroje

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.

Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

Název:Řezací hlava

Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.

Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

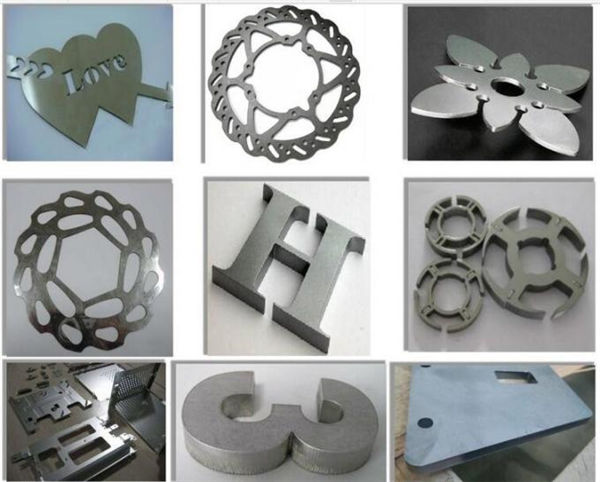

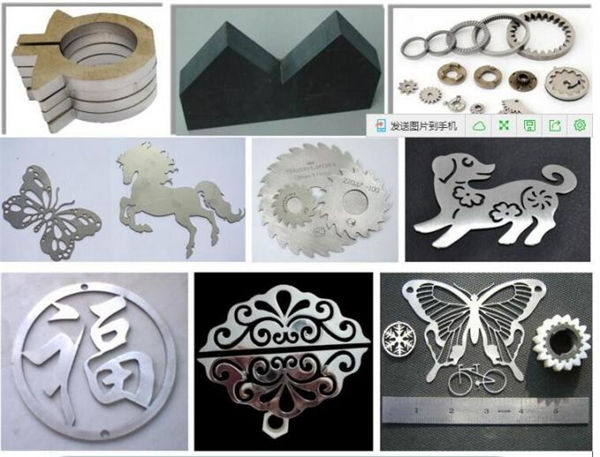

Řezání vzorků
