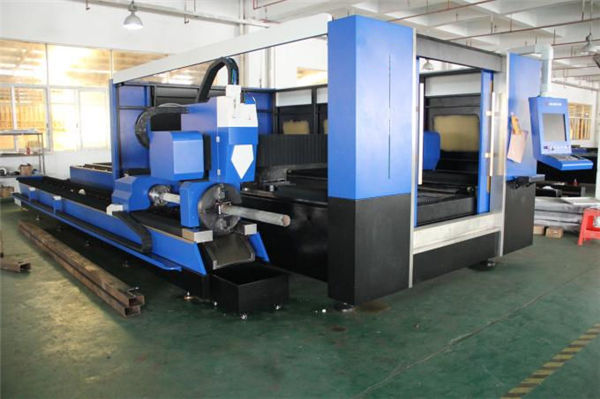

cypcut fibre 3d laserový řezací stroj 1070nm laserová vlnová délka

cypcut fibre 3d laserový řezací stroj 1070nm laserová vlnová délka

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 20GP kontejner
Dodací lhůta: 30 dní pro laserové řezací stroje na plechy a trubky
Platební podmínky: L / C, D / A, T / T, D / P, Western Union, L / C
Dodávka: 50 sad za měsíc

Podrobný popis produktu

Aplikace::Celý kovový materiálTloušťka řezu:SS do 10 mm, MS do 22 cm
Typ laseru ::VláknoCNC nebo ne ::Ano
Režim chlazení ::Chlazení vodouŘídicí software ::Cypcut
Grafický formát podporován ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMísto původu::Čína
Modelové číslo::TY-3015DGPoskytovaný poprodejní servis ::Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::+0,03 mmProvozní teplota::0 ° C až 45 ° C
Pracovní vlhkost ::5%-95%Rozsah zpracování:20 - 130 mm x 3000 mm
Napětí::AC380V ± 10% 50HZ (60HZ)Řezná plocha:3000 x 1500 mm standardní, větší lze přizpůsobit

Tělo stroje

1. Naše tělo stroje s 8 mm ocelovou konstrukcí, 600 ℃ tepelné zpracování, přesné svařování, aby bylo zajištěno 20leté použití bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.
3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

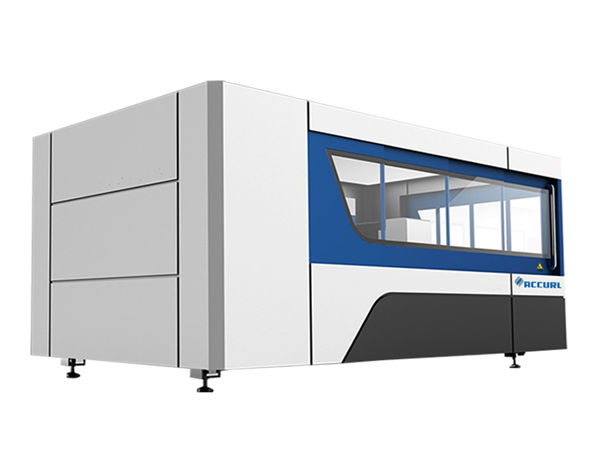

cypcut fibre 3d laserový řezací stroj 1070nm laserová vlnová délka

Výhody vláknového laserového stroje

1) Vynikající kvalita paprsku: Menší průměr ostření a vysoká efektivita práce, vysoká kvalita.
2) Vysoká řezná rychlost: Řezná rychlost je vyšší než 60 m / min
3) Stabilní provoz: Přijetí špičkových světových vláknových laserů, stabilní výkon, klíčové součásti mohou
dosáhnout 100 000 hodin;
4) Vysoká účinnost pro fotoelektrickou konverzi: Porovnejte s laserovým řezacím strojem CO2,
vlákno laserový řezací stroj má třikrát účinnost fotoelektrické konverze
5) Nízké náklady a nízká údržba: Šetřete energii a chráňte životní prostředí. Fotoelektrický konverzní poměr
je až 25-30%. Nízká spotřeba elektrické energie, to je jen asi 20% -30% tradičního CO2 laseru
řezací stroj. Přenos po vláknovém vedení nemusí odrážet čočky, šetří náklady na údržbu;
6) Snadné ovládání: přenos po optickém vedení, žádné nastavení optické dráhy;
7) Super flexibilní optické efekty: Kompaktní konstrukce, snadno flexibilní požadavky na výrobu.

Specifikace

Zdrojové médium laseruVlákno
Řezný rozsah (L * W)3000 mm × 1500 mm
Zdvih Z nápravy250 mm
Max. rychlost polohování120 m / min
X, Y náprava Max. zrychlit rychlost1,0 G
Chladicí formaChlazení vodou
Vlnová délka laseru1070 nm


Výstupní výkon laserového zdroje



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Volitelný)

Min. řezná mezera≤ 0,1 mm
Přesnost polohování náprav X, Y a Z± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)0,2 - 25 mm
Model řidičeImportovaný servomotor
Požadavek napájení380 V, 50/60 Hz
Pracovní teplota0-45 ℃
Nepřetržitá pracovní doba24 hodin
Hmotnost strojeAsi 12 000 kg
Celková úroveň ochrany napájeníIP54

Podrobné obrázky

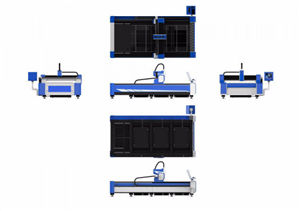

Název: Tělo a příslušenství stroje

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

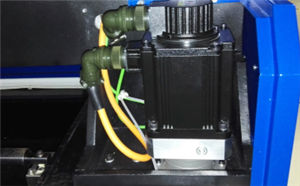

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.

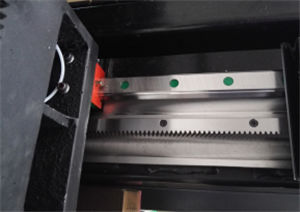

Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

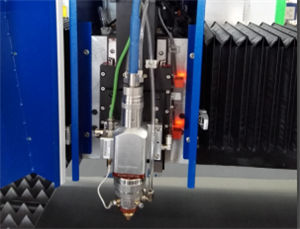

Název:Řezací hlava

Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.

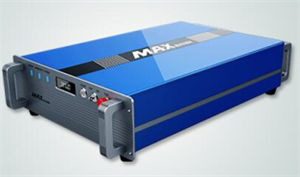

Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana









































































Řezání vzorků

Výcvik

Po podpisu smlouvy může vaše společnost zajistit, aby technolog přišel do naší továrny, aby se seznámil se základními znalostmi o vybavení a provozních náležitostech, dostatečnou dobu školení asi 1-3 dny, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů;
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz,

Záruka

a) .1Rok pro celý stroj pro laserové řezací stroje s trubkovými vlákny. (Poškození způsobené člověkem je sjednáno.).
b) .Laser zdroj 2 roky záruka
c) .Životní údržba a dodávky náhradních dílů
d) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)
