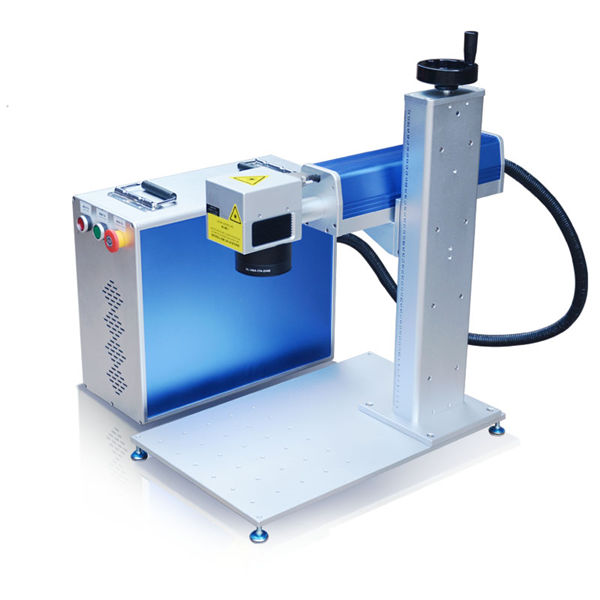

laserový gravírovací stroj 10 metrů konstrukce těla stroje

laserový gravírovací stroj 10 metrů konstrukce těla stroje

Detaily produktu


Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu


Aplikace:Celý kovový materiálTloušťka řezu:Až 1 mm SS
Typ laseru:Importovaný originální vláknový laserMax. Tloušťka řezu:20 mm / CS; 10 mm / SS
Šířka min.linky:0,1 mmŘídicí software:Cypcut
Podporovaný grafický formát:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTJméno značky:
Opakovaná přesnost:+/- 0,03 mmProvozní teplota:0 ° C až 45 ° C
Režim chlazení:Chlazení vodouZdroj laseru:IPG / Nlight / Raycus / Max
Napětí:AC380V ± 10% 50HZ (60HZ)Řezná plocha:3000 x 1500 mm

aplikace


Používá se pro standardní pás z nerezové oceli o tloušťce 0,2 až 14 mm

Produkt


Řezaný kruhový kruh 100-800 mm

Projektová migrace


kódPoložka
1Systém likvidace šrotu
2Mechanické rameno
3Laserový řezací stroj
4Centrální elektrická ovládací skříňka
5Chladící systém
6Podavač

Specifikace laserového stroje


Zdrojové médium laseruVlákno
Řezný rozsah (L * W)10 000 mm × 15 000 mm
Zdvih Z nápravy250 mm
Max. rychlost polohování120 m / min
X, Y náprava Max. zrychlit rychlost1,0 G
Chladicí formaChlazení vodou
Vlnová délka laseru1070 nm


Výstupní výkon laserového zdroje



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Volitelný)

Min. řezná mezera≤ 0,1 mm
Přesnost polohování náprav X, Y a Z± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)0,2 - 25 mm
Model řidičeImportovaný servomotor
Požadavek napájení380 V, 50/60 Hz
Pracovní teplota0-45 ℃
Nepřetržitá pracovní doba24 hodin
Hmotnost strojeAsi 12 000 kg
Celková úroveň ochrany napájeníIP54

Parametr laserového řezacího stroje


Ložisko soustruhu je vyrobeno z celkové svařovací struktury, po žíhání po odlehčení pnutí byly hrubé obrábění a při sekundárním zpracování vibrací stárnutí při povrchové úpravě kovů, lépe se řeší napětí způsobené svařováním, čímž se výrazně zlepší stabilita obráběcího stroje.X, Y, Osa Z přijímá japonský servomotor, který je vybaven vysoce přesným reduktorem brusného zařízení a tuhostí, vysoce přesným lineárním vedením, jako je účinný převodový mechanismus, účinně zaručující přesnost přenosu; stroj je vybaven automatickým mazacím zařízením, řezná oblast má odsávání prachu zařízení, odpadní vůz na dně řezací oblasti, mechanický řezný pohyb, udržování oblouku špatné plnění, není třeba se vracet do původního stavu po jednorázové řezné dráze, čímž se ušetří mnoho času, rychlost řezání se výrazně zlepší. Výpočtem lze pomocí tohoto vylepšení zlepšit účinnost více než 15% řezu.

Pohyblivé ovládání řezacího lože pomocí řetězu poháněného servomotorem, povrch postele je tvořen měděným a hliníkovým víčkem válce, měděné víčko může účinně snížit stírací desku, snížit náklady na výměnu.

Sběr, odvíjení, narovnání, parametry podávacího zařízení


KódVýkon ParametrPoznámka
1

maximální nakládací hmotnost cívky



10T (Max)
2Šířka cívky200 mm x 1300 mm
3Tloušťka cívky0,3 mm x 1,5 mm
4vnitřní průměr role materiálu



Ø460 - 530 mm
5vnější průměr role materiáluØ 1300 mm (Max)
6rychlost výrobní linky20 m / min
7režim načítánínačítání auta
8Metoda napínání



hydraulická distenze



9metoda brzdění



Pneumatická kotoučová brzda



10Kontrola podávání



elektrická indukce



11rozvinoutřízení frekvence



12Dopravce; Materiál s kávou



automatický
13lisovací zařízení



Automatický
14Plochý válec nahoru 11 dolů 12
15štípnout roll1 set
16podavačštípací váleček
17Ovladač podavačeservomotor

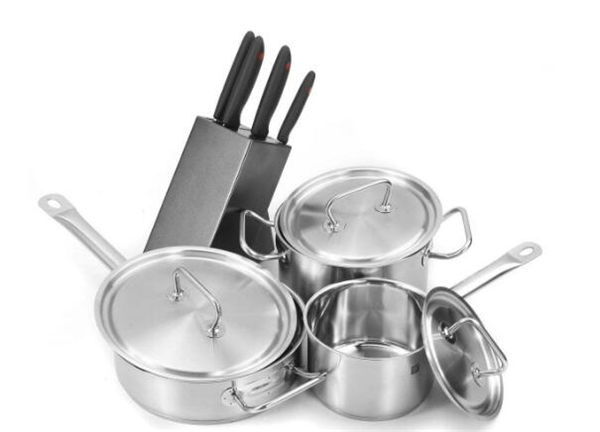

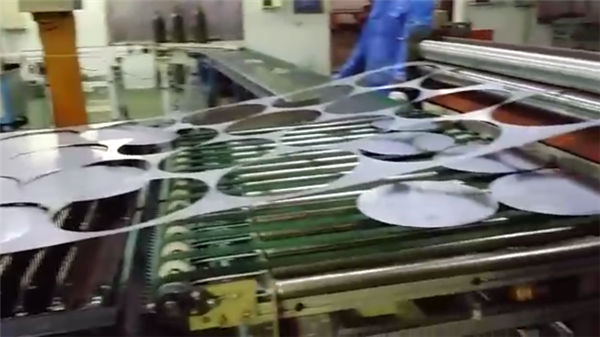

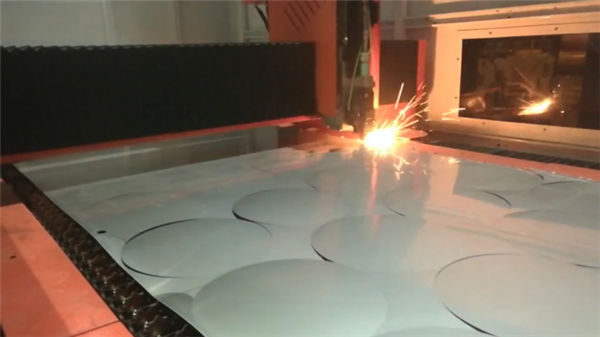

Cutting Samples: (připojené fotografie slouží jako reference, kontaktujte nás pro podrobné video)

Řezání vzorků Řezání vzorků Řezání vzorků

Předprodejní servis


1. řezání vzorků zdarma,
Chcete-li zdarma řezat / testovat vzorky, pošlete nám svůj soubor CAD, provedeme řezání zde a natočíme video, abychom vám ukázali řezání, nebo zašlete vzorek, abyste zkontrolovali kvalitu řezání.
2. Návrh stroje na míru
Dle požadavku zákazníka můžeme náš stroj odpovídajícím způsobem revidovat z důvodu pohodlí zákazníka a vysoké efektivity výroby.

Servis po prodeji


A. Stroj bude dodán s výcvikovým videem a uživatelskou příručkou v angličtině pro instalaci, provoz, údržbu a řešení problémů a poskytne technickou příručku e-mailem, faxem, telefonem, skype….
B. Nabízíme technik na místě zákazníka pro instalaci a školení, zákazník uhradí víza, lístek, místní životní náklady.
C. Zákazník může přijít do naší továrny za účelem školení. Nabízíme školení o instalaci, provozu, odstraňování závad a údržby strojů.
Během tréninku v naší dílně nabízíme bezplatné školení a životní náklady po dobu 7 dnů, limit 2 osoby.

Záruka


a) .1Rok pro celý stroj (je způsobeno poškození způsobené člověkem.).
b) .Laser zdroj 2 roky záruka
c) .Životní údržba a dodávky náhradních dílů
d) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)

FAQ


Q1: Jak mohu získat nejlepší stroj pro mě?
Můžete nám sdělit svůj pracovní materiál, podrobnou práci podle obrázku nebo vedio, abychom mohli posoudit, zda náš stroj vyhoví vašim potřebám nebo ne. Pak vám můžeme dát ten nejlepší model, který závisí na našich zkušenostech.

Q2: Je to poprvé, kdy používám tento druh stroje, je snadné ovládání?
Zašleme vám manuál a průvodce vedio v angličtině, naučí vás obsluhovat stroj. Pokud se stále nemůžete naučit, jak jej používat, můžeme vám pomoci pomocí online nápovědy „Teamviewer“. Nebo můžeme mluvit telefonicky, e-mailem nebo jiným kontaktním způsobem.

Q3: Pokud má stroj u mě problém, jak bych to mohl udělat?
Mohli bychom vám zaslat bezplatné díly v záruční době, pokud mají stroje nějaký problém při „běžném používání“.

Q4: Zajišťujete přepravu pro stroje?
Ano, vážení zákazníci, za cenu FOB nebo CIF zajistíme přepravu. Za EXW cenu musí klienti zajistit přepravu sami nebo jejich zástupci.
