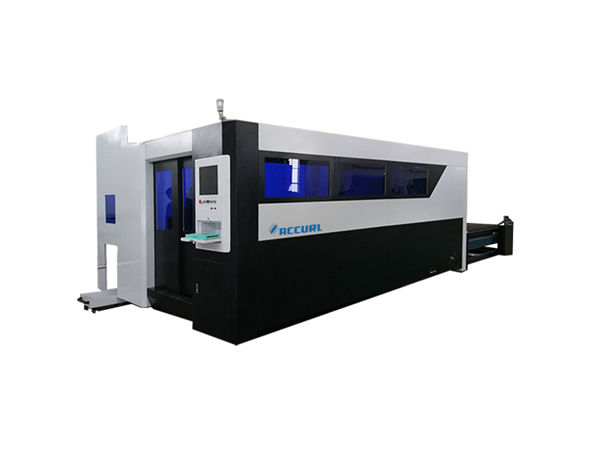

500w laserový řezací stroj na uhlíkovou ocel

Detaily produktu

Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 40GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

Aplikace::	Celý kovový materiál	Tloušťka řezu:	SS do 3 mm, ocel do 5 mm
Typ laseru ::	Vlákno	CNC nebo ne ::	Ano
Režim chlazení ::	Chlazení vodou	Řídicí software ::	Cypcut
Grafický formát podporován ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Místo původu::	Čína
Modelové číslo::	TY-3015DD	Poskytovaný poprodejní servis ::	Inženýři k dispozici pro servis zámořských strojů
Opakovaná přesnost ::	+0,03 mm	Provozní teplota::	0 ° C až 45 ° C
Pracovní vlhkost ::	5%-95%	Zdroj laseru:	Čínské nebo dovážené
Napětí::	AC380V ± 10% 50HZ (60HZ)	Řezná plocha:	3000 x 1500 mm
Produkt:	500W vlákno laserový řezací stroj pro uhlíkovou ocel

popis produktu

Vláknový laserový řezací stroj 500W se používá pro řezání všech kovů, zvláště vhodný pro nerezovou ocel, uhlíkovou ocel, pozinkovanou desku atd.
Široce používán v plechových výrobcích, ocelových konstrukcích, přesných strojích, automobilových součástkách, brýlích, špercích,
štítek, reklama, řemesla, elektronika, hračky, obaly a další průmyslová odvětví

Tělo stroje

1. Tělo stroje Taiyi s ocelovou konstrukcí 8 mm, tepelné zpracování 600,, přesné svařování, aby se zajistilo 20leté používání bez deformace.
2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.
3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.
4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.
5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.
6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé

Specifikace

Zdrojové médium laseru	Vlákno
Řezný rozsah (L * W)	3 000 x 1 500 mm
Zdvih Z nápravy	250 mm
Max. rychlost polohování	120 m / min
X, Y náprava Max. zrychlit rychlost	1,0 G
Chladicí forma	Chlazení vodou
Vlnová délka laseru	1070 nm
Výstupní výkon laserového zdroje	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Volitelný)
Min. řezná mezera	≤ 0,1 mm
Přesnost polohování náprav X, Y a Z	± 0,03 mm
Opakovaná přesnost polohování náprav X, Y a Z	± 0,01 mm
Tloušťka řezného materiálu (podle materiálu)	0,2 - 25 mm
Model řidiče	Importovaný servomotor
Požadavek napájení	380 V, 50/60 Hz
Pracovní teplota	0-45 ℃
Nepřetržitá pracovní doba	24 hodin
Hmotnost stroje	Asi 12 000 kg
Celková úroveň ochrany napájení	IP54

Použité materiály

Nerezová ocel, uhlíková ocel, legovaná ocel, křemíková ocel, pružinová ocel, galvanizovaná deska, mořená deska, mosazná deska, měděná deska, hliníková deska, atd.

Výhody laserového řezacího stroje na vlákna

1. Ve srovnání s tradičním laserem je vláknový laser šetrnější k životnímu prostředí:
2. Mnohem nižší spotřeba energie: fotoelektrická konverze vláknového laseru o 15x vyšší než u klasického laseru.
3. Vyšší kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižší spotřeba: Náhradní díly jsou pouze ochranné čočky a tryska. Spotřeba elektrické energie od 6 kW do 16 kW s různým výkonem laseru.
5. Vysoce automatizovaná: Přijímá digitální ovládání, můžeme importovat soubor z AUTO CAD přímo do řezacího softwaru, Jakékoli artefakty lze řezat, navíc je zde inteligentní funkce sazebníku, takže lze v největší míře ušetřit náklady na suroviny.
6. Vysoká řezná účinnost: Vzhledem k přenosovým vlastnostem laseru má laserový řezací stroj mnoho sad CNC pracovních stolů pro realizaci numerického řízení. Stačí změnit program CNC tak, aby se řezal jiný tvar, stejně jako pro dvourozměrné a trojrozměrné řezání.

Podrobné obrázky

	Název:Tělo stroje a příslušenství a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace. b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů. c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a ovladač Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
	Název:Přesné lineární vedení Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování
Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
	Název:Zdroj laseru vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

Název:Tělo stroje a příslušenství

a.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.

Název:Střídavý servomotor a ovladač

Importovaný servomotor (osa Y poháněný dvěma servomotory) spolu s sofistikovaným planetovým reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.

Název:Přesné lineární vedení

Vyspělý řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážené vysoce přesné systémy pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování

Název:Řezací hlava

Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.

Název:Zdroj laseru

vysoká rychlost, vysoká přesnost řezné linie a hladká řezná hrana

Řezání vzorků

Výcvik

Poprodejní servis, od školení po instalaci stroje (3 způsoby):
1.Výcvik videa a uživatelského manuálu v angličtině, který bude nabízen k instalaci, provozu, údržbě a řešení problémů a technický průvodce, který bude nabízen e-mailem, faxem, telefonem / whatsapp / skype // atd., Když se setkáte některé problémy s instalací, používáním nebo úpravou.
2.Vaše společnost může zařídit, aby technolog přišel do naší továrny, aby se naučil základní znalosti o vybavení a provozních náležitostech, dostatečný čas na školení asi 3-5 dnů, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) Význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz.
3.Vnitřní výcviková služba. víza, cestovní výdaje a ubytování budou na náklady zákazníka. Během tréninkového období je lepší zajistit překladatele pro oba naše inženýry. Tréninkový čas: 3-5 dnů.
