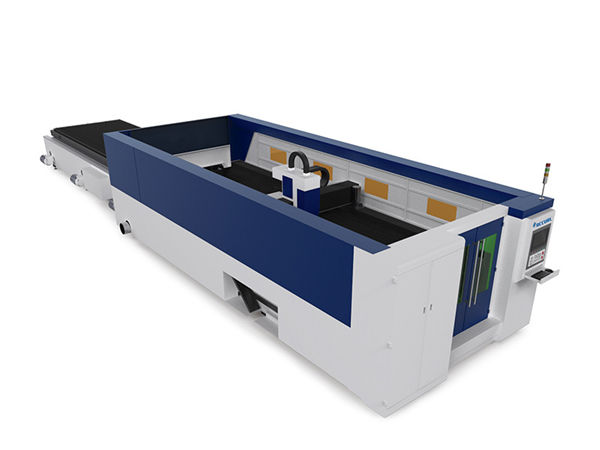

3mm laserové řezací zařízení / ss laserové řezací zařízení

3mm laserové řezací zařízení / ss laserové řezací zařízení

Detaily produktu


Certifikace: CE
Platební a dodací podmínky:
Minimální množství objednávky: 1Set
Cena: obchodovatelná
Podrobnosti o balení: 1 * 20GP kontejner
Dodací lhůta: 30 dní
Platební podmínky: L / C, D / A, T / T, D / P, Western Union, L / C
Dodávka: 50 sad za měsíc

Podrobný popis produktu


Jméno výrobku:3MM nerezové kovové řezací zařízení / Ss laserové řezací zařízeníTloušťka řezu:SS do 10 mm, MS do 22 cm
CNC nebo ne ::AnoRežim chlazení ::Chlazení vodou
Řídicí software ::CypcutGrafický formát podporován ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Napětí::AC380V ± 10% 50HZ (60HZ)Řezná plocha:3000 x 1500 mm standardní, větší lze přizpůsobit

popis produktu


Vláknový laserový řezací stroj je používán pro řezání všech kovů, zvláště vhodný pro nerezovou ocel, uhlíkovou ocel, galvanizovanou desku atd.
Široce používán v plechových výrobcích, ocelových konstrukcích, přesných strojích, automobilových součástkách, brýlích, špercích,
štítek, reklama, řemesla, elektronika, hračky, obaly a další průmyslová odvětví

Použité materiály


Nerezová ocel, uhlíková ocel, legovaná ocel, křemíková ocel, pružinová ocel, galvanizovaná deska, mořená deska, mosazná deska, měděná deska, hliníková deska, atd.

Hlavní vlastnosti laserového řezacího stroje Fiber


Tělo stroje:
1. Tělo stroje Taiyi s ocelovou konstrukcí 8 mm, tepelné zpracování 600,, přesné svařování, aby se zajistilo 20leté používání bez deformace.

2. Portál s odlitkem ze slitiny hořčíku, silná stabilita bez deformace, rychlý pohyb.

3. Vysoce účinný systém územního kouření na obou stranách těla stroje, Silný segmentovaný prach a sběr kouření, sníží poškození pracovníků.

4. Dovezený přesný reduktor příruby a servomotor, vysoká provozní rychlost.

5. 70 listů a 6 posuvných tyčí na lůžku stroje, s blízkými listy pro snížení varování stroje, posuvné tyče pracující s válci pro snadné vkládání a stahování listů.

6. Flexibilní nakládací skříň může být otevřena zepředu i z obou stran, což je pro pracovní stav stroje přesvědčivé.

Specifikace


Zdroj laseruIPG / Raycus / Nlight
Tělo strojeportálové konstrukce
Pracovní cestováníČíslicový ovládací stůl s vysoce přesným kulovým šroubem s podávacím zařízením
Maximální rychlost jízdy80 m / min
Přesnost umístění X / Y0,03 mm / m
Zdroj napájení380 V 50 Hz / 60 Hz
X / Y opakovaná přesnost umístění± 0,03 mm
Provozní teplota0 ° C až 45 ° C
Maximální zrychlení1,0 G
Hrubý výkon stroje<16 KVA
Použité materiályTenká ocel, nerezová ocel a jiné druhy kovových plechů
Řezná plocha3 000 mm * 1 500 mm / 4 000 mm * 2 000 mm / 6 000 mm * 2 000 mm
Celková váha4500 kg

Referenční tabulka řezání


Výkon laseruMaximální řezná tloušťka
Uhlíková ocel (mm)Nerezová ocel (mm)Hliník (mm)Mosaz

(mm)

800 W8311
1 000 W12422.5
1500 W14543
2000 W16654
3000 W221068
Nad parametrem pouze pro informaci

Podrobné obrázky


Název:Tělo stroje a příslušenstvía.600 ℃ tepelné zpracování, 24 hodinové chlazení v peci, přesné svařování s ochranou CO2, aby se zajistilo 20leté používání bez deformace.
b.Synchronní osy X / Y / Z: Osa Z může běžet 150 mm a je vhodná pro řezání mnoha různých plechů.
c. Vysoká kvalita zaručuje jeho trvanlivost a snadnější údržbu.
Název:Střídavý servomotor a driverDimportovaný servomotor (osa Y poháněný dvěma servomotory) spolu s propracovaným planetárním reduktorem zajišťuje stabilní, přesný a spolehlivý pohon.
Název:Přesné lineární vedeníVylepšený řezací systém, výkon laseru a pohyb servo navzájem dokonale vyhovují, dovážený vysoce přesný systém pohonu ozubených kol a stojanů, vyměnitelný dvojitý pracovní stůl, pro zajištění vyšší rychlosti a přesnosti zpracování.
Název:Řezací hlava Bezkontaktní řezací hlava má funkci automatického sledování výšky a protizrážky, což výrazně zlepšuje rychlost řezání, plynulost a přesnost řezu při stejném výkonu. Jedním slovem lze zvýšit účinnost řezání.
Název:Rychlost laserového zdroje, vysoká přesnost řezné linie a hladká řezná hrana



Řezání vzorků


Výcvik


Po podpisu smlouvy může vaše společnost zajistit, aby technolog přišel do naší továrny, aby se seznámil se základními znalostmi o vybavení a provozních náležitostech, dostatečnou dobu školení asi 1-3 dny, obsah školení je následující:
a) Společné školení softwaru pro kreslení;
b) postupy výcviku na stroji a mimo něj;
c) význam parametrů ovládacího panelu a softwaru, nastavení rozsahu parametrů;
d) základní čištění a údržba stroje;
e) Běžné odstraňování problémů s hardwarem;
f) Pozor na provoz,

Záruka


a) .1Rok pro celý stroj pro řezací stroj s vláknovým laserem. (Poškození způsobené člověkem je sjednáno.).
b) .Laser zdroj 2 roky záruka
c) .Životní údržba a dodávky náhradních dílů
d) bezplatné školení obsluhy. (Inženýr může vycestovat do zahraničí je sjednáno.)
