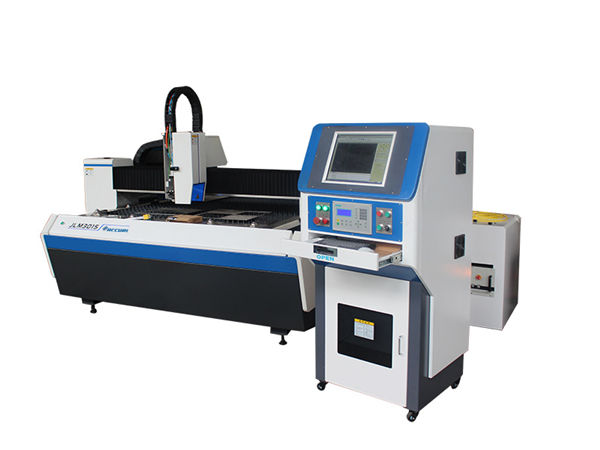

vysoce přesné malé tenké plechové laserové řezací stroje proti korozi

Detaily produktu

Certifikace: ISO9001: 2008

Platební a dodací podmínky:

Minimální množství objednávky: 1 jednotka

Cena: vyjednávání

Podrobnosti o balení: Dřevěné pouzdro

Dodací lhůta: 7-15 dní

Zásobovací schopnost: 2000 jednotek za měsíc

Podrobný popis produktu

Jméno výrobku:	Vysoce přesný laserový řezací stroj na kovové vlákno	Výkon laseru:	500w / 800w
Pracovní oblast:	500 x 500 mm	Max. Rychlost pohybu:	60 m / min
Přesnost polohování:	± 0,01-0,03	Napájení:	3 × 380 V ± 10% 220 V ± 10%
Balík:	Dřevěné pouzdro	Záruka:	1 rok

Přesný laserový řezací stroj je navržen a vyroben společností RISE LASER. Přijata s přední laserovou technologií pro aplikaci tenkých plechů. Stroj je kombinován s laserovým řezacím systémem mramor a Cypcut. S integrovaným designem, dvojitým portálovým lineárním pohonným systémem, přátelským rozhraním a dlouhodobě stabilní prací.

* Bezpečnostní struktura
* Méně zaměstnání, dobré pro malou dílnu.
* Snadná obsluha
* Špičkový řezací systém cypcut, snadno použitelný.
* Antikorozní opotřebení
* Údržba převodových dílů zdarma, korozivní řezání materiálu je k dispozici.
* Stabilní a odolný
* Mramorový obráběcí stroj, menší zkreslení, vysoká stabilita, ochrana proti nárazům při vysoké rychlosti práce.
* Přesné řezání
* Nejlepší řezání pochází ze Švýcarské laserové řezací hlavy RAYTOOLS
* Vláknové lasery
* Přijata s nejkvalitnějšími vláknovými lasery, vyrobenými z Číny, s dobrou kvalitou a stabilitou.
* Přesný pohybový mechanismus
* Dvojitý lineární pohonný systém motoru může zlepšit přesnost a efektivitu řezání.

^Konfigurace

^#	^Položka	^Specifikace	^Značka	^Poznámka
¹	^{Zdroj laseru}	^{800 W}	^Maxfotonika
²	^{lineární motor}		^Raytools
³	^{Optická mřížka}	^{rozlišení 0,5μm}	^Španělsko
⁴	^Řidič		^servotronix
⁵	^{Osa Z Skupina šroubových modulů}		^Zmocnit
⁶	^{Laserová řezací hlava}	^BT230	^Raytools
⁷	^{Přesná lineární vodicí kolejnice}		^Ahoj
⁸	^Mramor	^{18001350200}	^Shandong
⁹	^Varhany	^Standard	^Raytools
¹⁰	^{Obráběcí materiál}	^Standard	^Raytools	^{letecká hliníková slitina}

^Parametr

^Modelka		⁵⁰⁵⁰
^{Pracovní velikost}		^{500 × 500 (mm)}
^{Max. Akcelerace}		^{1,2 g}
^{X AXIS}	^{Max. Rychlost pohybu}	^{60 m / min}
	^Trasa	^{500 mm}
	^{Přesnost polohování}	^{± 0,01 mm}
	^{Přesnost opakování}	^{± 0,004 mm}
^{Y AXIS}	^{Max. Rychlost pohybu}	^{60 m / min}
	^Trasa	^{500 mm}
	^{Přesnost polohování}	^{± 0,01 mm}
	^{Přesnost opakování}	^{± 0,004 mm}
^{Z AXIS}	^Trasa	^{100 mm}

^{Pracovní podmínky}

¹	^{Pracovní teplota}	^{-10 ℃ ～ 45 ℃}
²	^{Relativní vlhkost}	^{＜ 90% bez kondenzátoru}
³	^{životní prostředí}	^{Dobré větrání, žádné vibrace}
⁴	^{Zdroj napájení}	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Výkonová frekvence}	^{50 Hz}

Návrh stroje

4.1 Strojový stojan přijímá mramorovou strukturu a americký CNC laserový řezací systém. Díky integrovanému projektování prostřednictvím zpracování portálových fréz tak, aby byl pohyb přesný. Lineární pohonný systém motoru, přátelské rozhraní a dlouhodobě stabilní práce.
Přijatá přesná lineární vodicí kolejnice THK Japan s vysokou přesností, nízkým oděrem a snadnou montáží nebo výměnou.

4. 2 laserová řezací hlava
Laserová řezací hlava BT230 (značka Raytools, Švýcarsko) se systémem automatického ostření. Zabraňuje zkreslení odpadů materiálů. Ochranné sklo může udržovat a chránit nízké náklady na důležité optické součásti uvnitř řezací hlavy. Systém automatického ostření je vhodný pro zpracování plochých plechů. V kombinaci s vysoce kvalitními lasery může být BT230 široce používán v keramickém, lékařském, polovodičovém a jiném průmyslu.

^kolimace	^{100 mm}
^{soustředit se}	^{125 mm}
^{optická apertura}	^{25 mm}
^{tryska (jednoduchá)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiály čoček}	^křemen
^{vláknitá zástrčka}	^QBH
^{Pomocný tlak}	^{Max. 20bar}
^hmotnost	^{~ 1,5 kg}

4. 3 Řídicí systém

Použití profesionálního PC průmyslového provozu počítače, grafického rozhraní, snadno ovladatelného, profesionálního softwaru pro řezání řezu může volně navrhovat různé grafiky a text, zpracování v reálném čase, podporovat CAD, CorelDraw a další profesionální mapovací software.
. Vysoce kvalitní operace ovládání průmyslového počítače
. Vysoce účinný, snadno ovladatelný řezací systém CNC
. Funkce automatického sledování osy Z
CNC řídící systém řezání
CNC řídicí systém řezání je použití vysoce výkonné řídicí karty, založené na vývoji Windows XP Professional, plně docking s CNC řídicím systémem, proto je řízení v reálném čase a softwarové vylepšení mezi strojem a laserovým zdrojem pohodlnější a rychlejší.

Hlavní vlastnosti řídicího systému

Stabilní provoz, dobrá odolnost proti rušení
Vysoká rychlost pohybu, plynulý start a stop
Dobrý řezný účinek, vysoká řezná rychlost
Vylepšená kapacita pro zpracování velkých dat
Řízení výstupu: podporuje režim výstupu unifikované entity, podporuje jakoukoli pozici pro zahájení řezání, v kombinaci s NC a grafikou dva výstupní režimy, lze změnit za parametry zastavení.

Software

K dispozici je anglická verze
l Ukládání zpracovaných souborů podle potřeby
Zobrazuji pracovní pohyb a řezný stav
l Může podporovat DXF, mezinárodní soubory G kódu NC.
l Výpočet řezu automaticky
l Podle potřeby Zpracování podporuje změnu počáteční pozice řezu a směru zpracování, mezitím se dynamika systému upraví tak, aby vedla nebo vedla linii.
Optimalizujte pracovní dobu při importu souborů nebo ruční úpravě.
K dispozici jsou částečná data importovaná a použitá ze skupiny
Automatický vnořovací software CAM
Vysoká odezva, vysoká vzorkovací frekvence, vysoká přenosová rychlost, záruka stability servo systému, prostřednictvím systému může klíč kalibrovat práci senzoru.
Systém EtherCAT BUS CNC (AheadTechs) může podporovat flexibilní řízení pro více kombinované rozhraní. Podpora různých režimů kompenzace roztečí hřídele pro zajištění přesnosti obrábění.
Správa zpracování statistik součástí a množství výroby.

^{Parametr Cutting theory}

^{Výkon (W)}	^Materiál	^{Tloušťka (mm)}	^{Řezná rychlost (m / min)}	^Plyn
⁸⁰⁰	^{Nerezová ocel}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Uhlíková ocel}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
