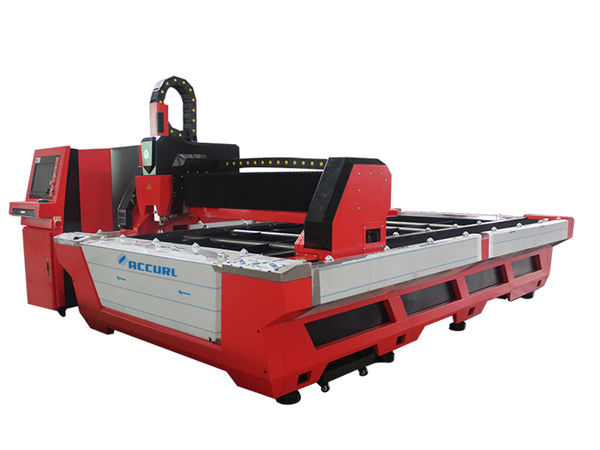

prachotěsný kovový trubkový řezací stroj, bezpečný laserový řezací stroj na trubky

prachotěsný kovový trubkový řezací stroj, bezpečný laserový řezací stroj na trubky

Detaily produktu


Certifikace: ISO9001: 2008
Platební a dodací podmínky:
Minimální množství objednávky: 1
Cena: JEDNÁNÍ
Podrobnosti o balení: Dřevěné pouzdro
Dodací lhůta: 15 dní
Dodávka: 2000 jednotek

Podrobný popis produktu


Jméno výrobku:Vláknový laserový řezací stroj na kovové trubkyTyp laseru:Vláknový laser
Výkon laseru:500 W / 800 W / 1 000 WLaserová aplikace:Řezání kovových trubek
Chlazení:Chlazení vodouZdroj napájení:380v
Kompatibilní software:Coreldraw, Autocad

Hlavní rysy


Celý laserový řezací stroj na kov se skládá ze stroje Tento systém se skládá ze obráběcího stroje, pohybových částí, ovládacích částí elektrických zařízení a dalších pomocných dílů. Prostřednictvím řídicího systému k ovládání tří osových pohybových částí, takže může řídit vláknovou laserovou řezací hlavu dosáhnout stabilního, přesného a vysokorychlostního pohybu; Osa X a Y dovezené s původním obalem vysoce kvalitní a přesné lineární vodicí kolejnice HIWIN, pracovní stůl osazený čtvercovou trubkou pro svařování celého stroje, ošetření žíháním odlehčení napětí, maximální zatížení mesa může získat 500 KG, ale také má univerzální kuličkové ložisko, externí periferní upínací zařízení stroje, pro zajištění přesnosti přenosu používejte plně uzavřené prachotěsné zařízení, fotoelektrický senzor a další přesné polohovací díly.

Výhody řezacího stroje na vláknové laserové trubice


Vyčistěte řezané hrany bez otřepů nebo prachu.
Řezání extrémně jemných obrysů a prakticky bez poloměrů vnitřních hran.
Nízký tepelný vliv, tj. Žádná delaminace
Řezání různých tlouštěk materiálu a kombinací v jedné operaci.
Separace osazených plošných spojů.
Žádná deformace materiálu v důsledku bezkontaktního zpracování materiálu.
Není třeba žádné napínací zařízení ani ochranný kryt.
Vysoká přesnost a polohová přesnost řezných hran díky automatickému záznamu.
Maximální využití desek plošných spojů, protože pro řezání kanálů není třeba ponechat žádný prostor.

Vysoká přesnost

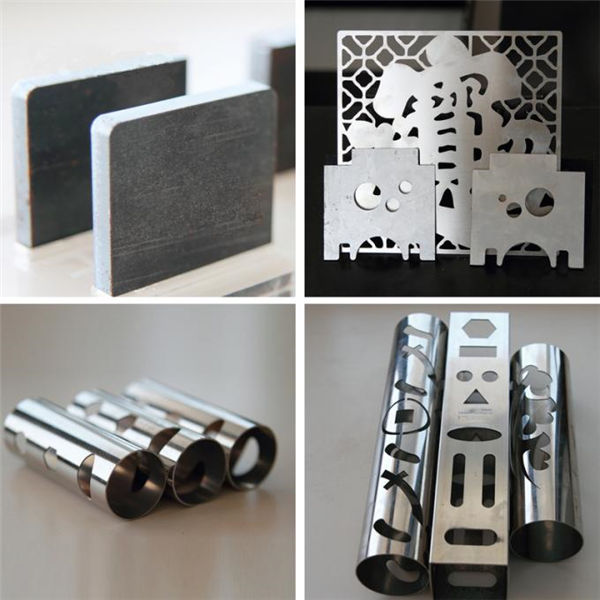

Spokojte požadavky zákazníka na zpracování kulaté trubky, čtvercové trubky a speciálně tvarovaného kovu.
Je to nejlepší volba pro profesionální výrobu potrubí.

Technické parametry


názevVláknový laserový řezací stroj na kovové trubky
ModelkaRL-T500
Řezný rozsah6 m dlouhý, průměr 20-200 mm
Výkon laseru500w, 800w, 1000w, 1500w, 2500w, 3000w
Typ laseruVláknový laser
Chladící způsobyChlazení vodou
Šířka čáry min0,1 mm
Řezná rychlost0-35 m / min
Maximální rychlost pohybu90 m / min
Přesnost lokalizace≤0,03 mm
opakovatelná přesnost≤0,02 mm
Maximální zrychlení1,5G
Maximální zatížení na stole500 kg
Ovládací softwareCYPTUBE
Formát podporovánIGS
Softwarové prostředíWindows xp / 7/8/10
Kompatibilní softwareCoreldraw, Autocad
Hnací systémVysoce přesný Dvouřadý servomotor s převodovkou a stojanem
Pomocné příslušenstvíOdsávací ventilátor, dýmky, chladič vody, skříňka na nářadí
Pracovní stůlAutomatické motorizované sklíčidlo
Použitelné materiályUhlíková ocel, nerezová ocel, mosaz, měď, hliník atd
Nepřetržitá pracovní doba24 hodin každý den
Pracovní prostředí Teplota0-45 ℃, vlhkost5-95% (bez kondenzované vody.)
Zdroj napájení220 V / 380 V / 440 V, 50 Hz / 60 Hz
Hmotnost4480 kg
Dimenze11900 (L) * 1580 (W) * 2260 (H) mm

Oblast použití


Průmysl sportovního vybavení, letectví, navigace, kuchyňské spotřebiče, stroje a zařízení, elektrická zařízení, osvětlovací hardware, autodíly, zobrazovací zařízení a další průmysl zpracování trubek
