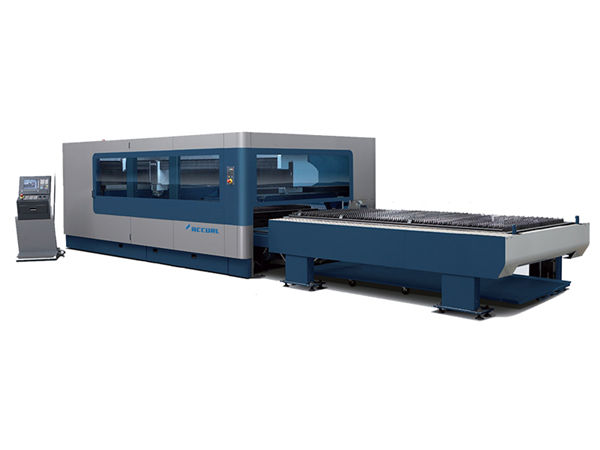

automatický svazek cnc laserových řezacích strojů

automatický svazek cnc laserových řezacích strojů

Detaily produktu


Certifikace: CE, ISO 9000
Platební a dodací podmínky:
Minimální množství objednávky: 1 SET
Cena: obchodovatelná
Podrobnosti o balení: dřevěné balení
Dodací lhůta: 15 - 30 pracovních dnů
Platební podmínky: T / T, Western Union, MoneyGram
Dodávka: 1000 jednotek za měsíc

Podrobný popis produktu


Jméno výrobku:Deska a trubky vlákno laserový řezací strojTyp laseru:Vláknový laser
Výkon laseru:800w / 1000w / 2000w / 4000wZáruka:12 měsíců
Poprodejní servis:Inženýři v zámoříHmotnost:3000 kg
Řídicí software:CypcutCNC nebo ne:ANO
Použitelný materiál:Kovová Trubka A Kovová DeskaZdroj napájení:AC380V ± 5% 50/60 Hz (3 fáze)

Popis produktů


Přijali jsme nejmodernější vláknový laser N-light / IPG, kombinující vlastní konstrukci CNC stroje Gantry a svařovací tělo s vysokou pevností. Po vysokoteplotním žíhání a přesném obrábění velkým CNC frézovacím strojem má dobrou tuhost a stabilitu s dováženou vysokou přesností a vysokou rychlostí, lineární vodicí pohon, vysokorychlostní servomotor. Hliníkový paprsek, pokročilý proces tepelného zpracování, vysoká pevnost, nízká hmotnost , dobrá tuhost. Je to hlavně pro řezání trubek pod 20 mm kovu ve vysoké rychlosti a vysoké přesnosti. Vláknový laser má řadu výhod, jako je vysoká kvalita paprsku, vysoký jas, vysoká míra konverze, bezúdržbový, stabilní a spolehlivý provoz při nízkých nákladech a malých velikostech atd. Řezání vzduchem je nejpokročilejší úroveň řezání laserem , který je vhodný zejména pro přesné řezání nerezové oceli, uhlíkové oceli, slitiny, mosazi, mědi, titanu a dalších kovových materiálů. To je široce používáno v kovových výrobcích, kolech, kovovém nábytku, fitness vybavení, sportovním vybavení, zemědělských strojích, výstavní polici, protipožární kontrole.

Funkce stroje


1. Konstrukce dvojitých elektrických sklíčidel a dvojitých servomotorů, platí pro řezané trubky jako kulaté, čtvercové, pravoúhlé, oválné, I-paprsek atd.
2. Nosná konstrukce pneumatického valivého kola pro zajištění stability otáčení během řezání.
3. Vysoce výkonný laserový zdroj a stabilní operační systém, který zajišťuje nejlepší řezací účinek.
4. Stroj vlastní dokonalý chladicí systém, mazací systém a systém pro odstraňování prachu, aby byl zajištěn stabilní, efektivní a trvalý provoz.
5. Stroj lze použít pro řezání různých kovů s vynikající a stabilní kvalitou řezání.
6. Se speciálním CAD / CAM automatickým programovacím softwarem a automatickým vnořovacím softwarem je možné maximálně g šetřit suroviny.
7. Přístup do CNC systému přes rozhraní Ethernet umožňuje komunikaci a vzdálené sledování během procesu řezání laserem.

Technické parametry


Výkon vláknového laseru: 800 W, 1 000 W, 1 500 W, 2 000 W, 3 000 W 4 000 W (volitelné)
Pracovní velikost: 3000 x 1500 mm
Přesnost polohování X a Y: +0,05 mm
Převodový režim: import Německo vysoce přesný převod a stojan s Atlanta s laserovým řezacím strojem s dvojitým pohonem

Výkon laseru800 W 1 000 W 2 000 W 2 000 W
Zdroj laseruIPG / N-LIGHT Laserový rezonátor Maxphotonics
Zpracování trubek / trubek (Φ x L)Φ = 20-300 mm, L = 6m, 8m, 12m (Φ = 20-300 mm pro opci; L> 6 m pro opci)
Kategorie trubek / trubekKulaté, čtvercové, obdélníkové, oválné, pasové, atd
Rychlost otáčení120 otáček za minutu
CNC řízeníCypcut / Německo PA HI8000
Laserová hlavaŠvýcarsko Raytools
Zdroj napájeníAC380V ± 5% 50/60 Hz (3 fáze)
Celkový elektrický výkon22KW
Přesnost polohy± 0,03 mm / m
Opakujte přesnost polohy± 0,02 mm
Maximální polohová rychlost70 m / min
Akcelerace1g
Režim programování kresleníPřímý import Solidworks, Pro / e, UG atd
Hmotnost stroje6,5-7,5T

Výhody řezacího stroje na laserové vlákno


1. Vynikající kvalita dráhy: Menší laserová tečka a vysoká efektivita práce, vysoká kvalita.
2. vysoká řezná rychlost: řezná rychlost je 2-3krát vyšší než stejná výkonová laserová řezačka CO2.
3. stabilní provoz: přijmout špičkový světový dovoz vláknových laserů, stabilní výkon, klíčové součásti mohou dosáhnout 100 000 hodin;
4. Vysoká účinnost pro fotoelektrickou konverzi: Ve srovnání s CO2 laserovým řezacím strojem má vlákno laserový řezací stroj trojnásobnou účinnost fotoelektrické konverze.
5. Nízké náklady: Úspora energie a ochrana životního prostředí. Míra fotoelektrické konverze je až 25-30%. Nízká spotřeba elektrické energie, jedná se pouze o asi 20% až 30% tradičního laserového řezacího stroje s CO2.
6. Nízká údržba: přenos z optického vedení nemusí odrážet čočky, šetří náklady na údržbu;
7. Snadné ovládání: přenos optickým vedením, žádné nastavení optické dráhy.

Detaily stroje


Funkce automatického zavaděče potrubí
1.Automatický balíkový nakladač pro variantu, která šetří práci a čas načítání, dosahuje účelu hromadné výroby
2.Ovládací potrubí, obdélníkové potrubí a další potrubí mohou být plně automatizovány, bez zásahu člověka.
3.Ostatní tvary potrubí mohou být poloautomatické krmení uměle.
4.Max Loading Bundle 800 * 800mm
5.Max Hmotnost zaváděcího svazku 2500 kg
6.Pásový opěrný rám pro snadné vyjmutí
7.Bundles trubek zvedání automaticky
8.Automatické oddělení a automatické seřízení
9.Robotické plnění paže a krmení přesně

Automatické sběrné zařízení:
1. Automatická zvedací podpěra, přijímejte zkumavku a šrot do koše
2. Podpora vizuální stupnice může rychle upravit průměr podpory podle průměru trubky
3. Zvedací zařízení s nastavitelnou podporou vizuálního měřítka šetří čas podávání, zajišťuje soustřednost, zabraňuje otáčení potrubí

Výškově nastavitelný nosný systém
Řezání trubek různých průměrů, pomocí nastavitelného podpůrného systému pro rychlé a přesné nalezení soustředné trubky a drápy, pro dosažení rychlého krmení, pro účely pečlivého krmení, pro úsporu nastavení času řezu. Můžete pomoci podpěře sklíčidla a snížit kyvnou trubku.

Integrační lůžko:
1. jako celá deska svařovaná postel, celková délka 8 metrů.
2.Integrační lůžko může lépe zajistit soustřednost zařízení, vertikální, přesná instalace rychlá a efektivní.
3. celá struktura je kompaktní přesnost.

3D uživatelské rozhraní:
1. Intuitivní rozhraní, lepší kompatibilita se softwarem Solidworks, Pro / e, UG, pohodlné a snadno ovladatelné.
2. radikální odklon od tradičního CNC operačního softwaru, kódování programového stylu, složitá metoda provozu.
3. Snižte požadavky operátora.

Online diagnostická funkce:
CypTube obdržely řezací hlavu s funkcí serva zpětné vazby, laser a další komponenty, je k dispozici online diagnostikovat zařízení bodu selhání.

Aplikace produktu:
Použití: Může řezat potrubí, trubku na trubky a různé speciální řezání trubek.
Průměr trubky: 20-200 mm
Řezná délka: 6 m / 4 m atd
Tloušťka řezu se zdrojem vlákna 500 W: 3 mm nerezová ocel, 6 mm uhlíková ocel, 2 mm měď, 2 mm hliník atd., 2,5 mm pozinkovaná deska atd.
